浮动刀柄解决这8种孔加工问题
浏览量:1899 / 发布时间:2020-03-24
浮动刀柄是用于铰孔和攻丝的出色工具,可在自动定心和自由浮动之间无级调节。即使在水平方向上,可调式自动定心也可将刀具保持在浮动刀柄的中心,防止出现颤痕并延长刀具使用寿命。浮动始终平行于旋转轴,旋转既可以是顺时针也可以是逆时针。REGO-FIX浮动刀柄的特点是平行轴向浮动的机构可以补偿铰刀与工件之间的偏心量。独特的滚珠轴承和轴向驱动结构允许在铰孔过程的高扭矩下进行平滑的垂直和水平动作。
-
加工偏心
目标加工位置(黑色)
铰刀自身的径向误差(红色)
铰孔过程产生径向误差(蓝色)
使用浮动刀柄之后(绿色)
![图1 图1](/upload/2020/0518/tu1-834c0.png)
-
孔径超差
润滑冷却不充分导致形成积屑瘤
切削角度不规则
孔偏小导致刀具摩擦阻力太大
刀具和导向孔之间有轴向偏移
-

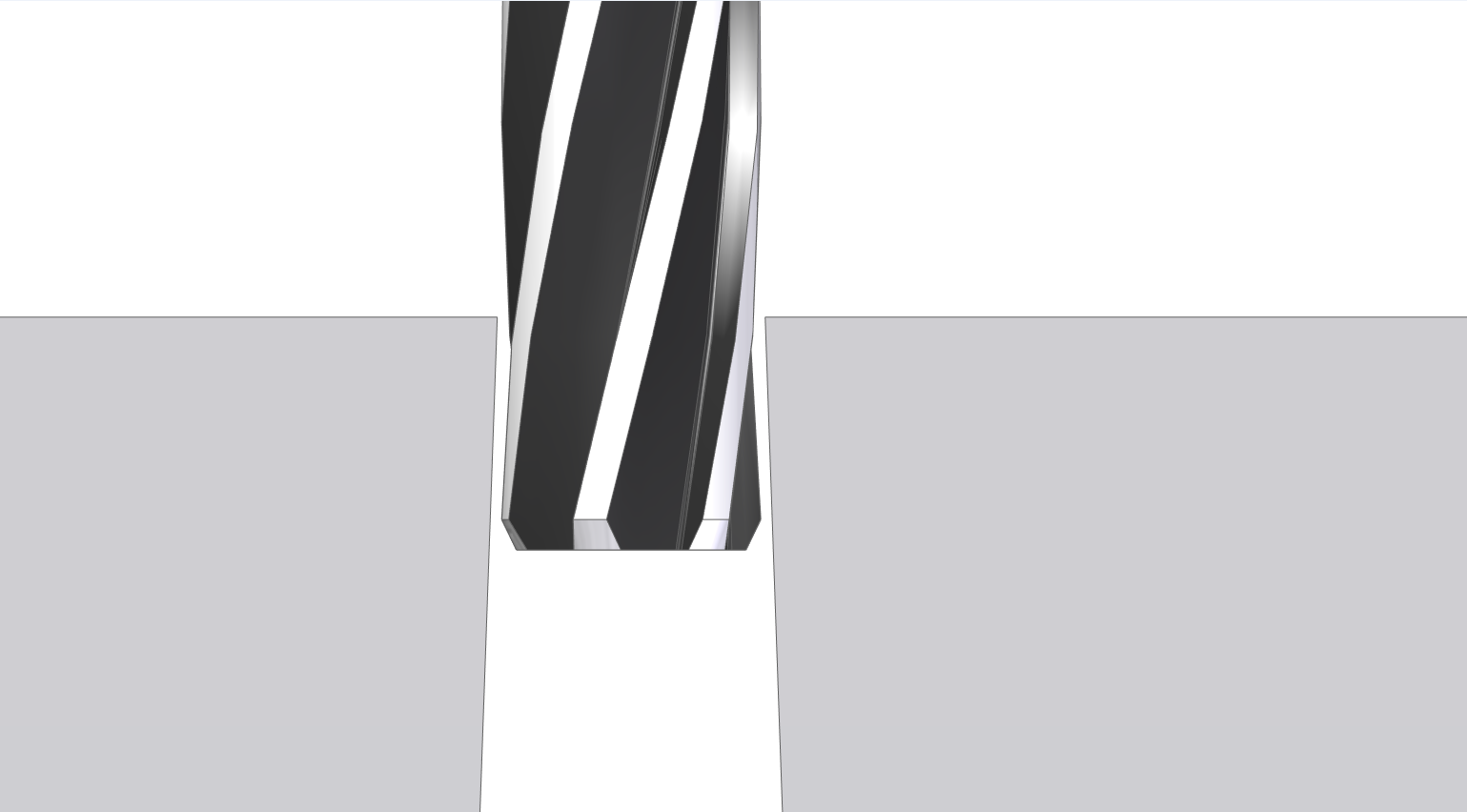

锥形孔(上孔口偏大)
刀具在轴向上不稳定
预钻孔不居中
刀具和导向孔之间有轴向偏移
孔口位置形成切屑
-

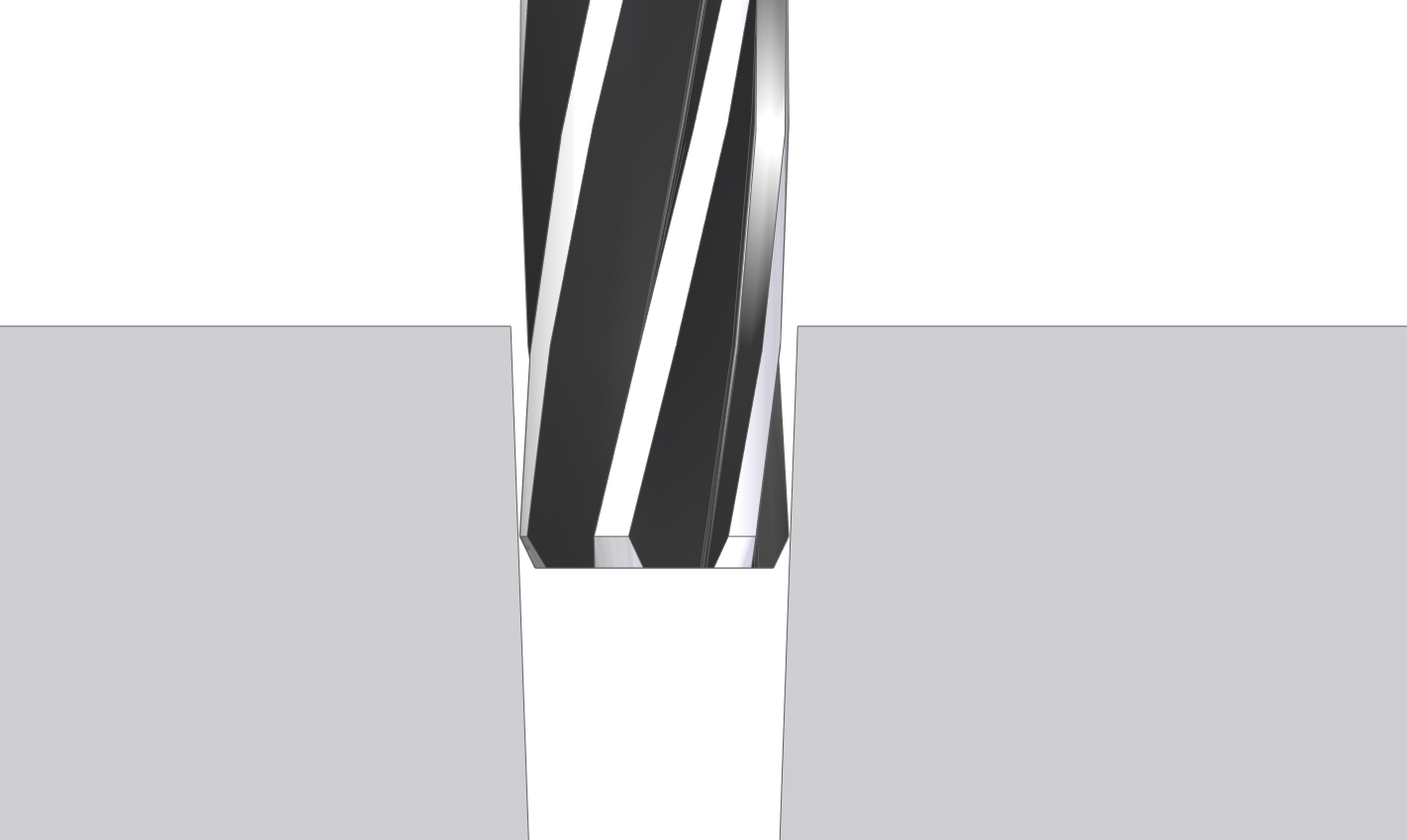

锥形孔(下孔口偏大)
预钻孔和铰刀之间有轴向偏移
孔下方区域形成的切屑在孔底受到铰刀挤压
-
表面质量差
铰刀或导向孔损坏
无润滑冷却
排屑不佳
预钻孔和铰刀之间有轴向偏移
-

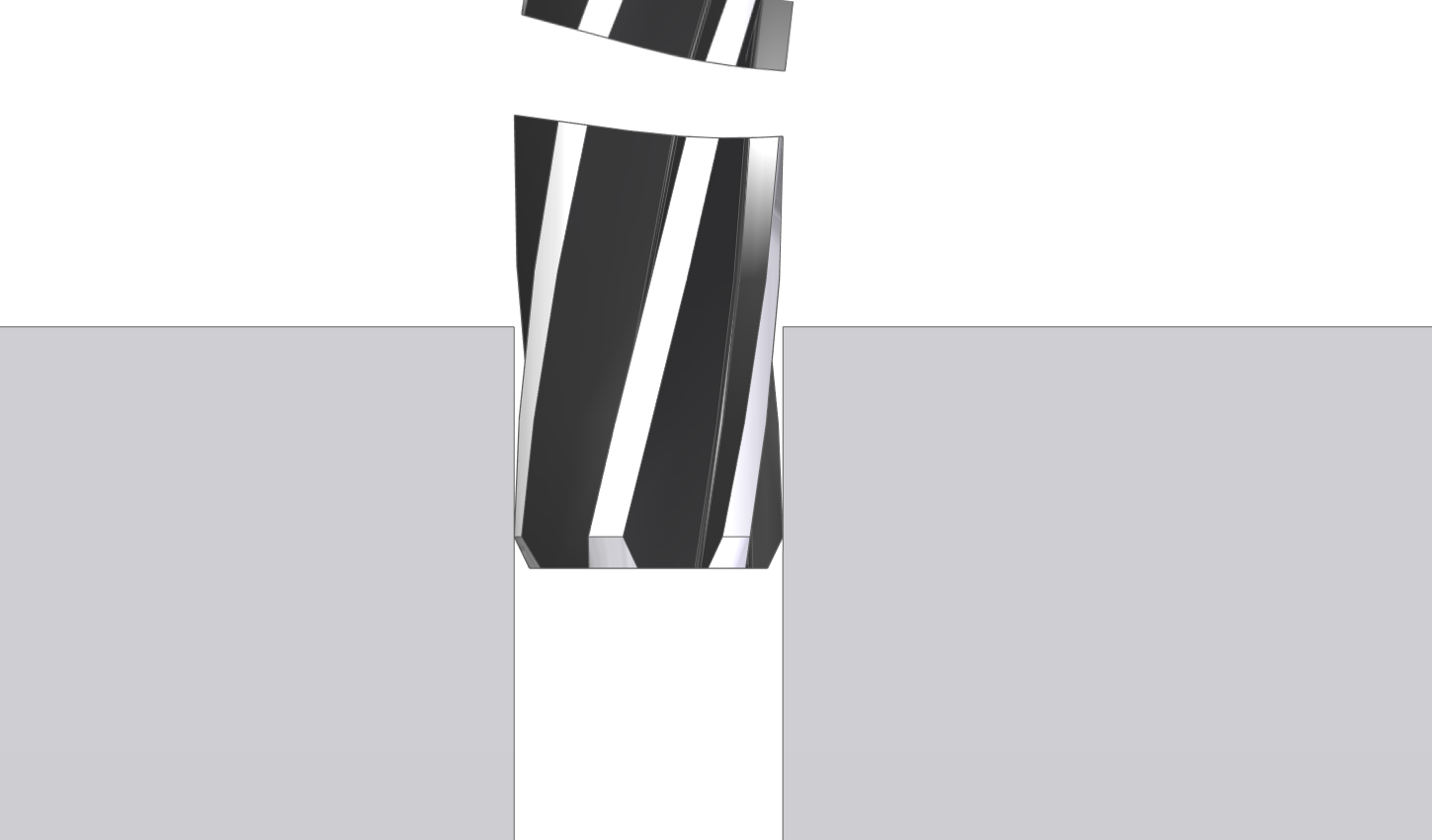

铰刀抱死并损坏
外圆磨削质量不佳
切削刃不够锋利
预钻孔太小且不居中
刃磨角度不佳
-

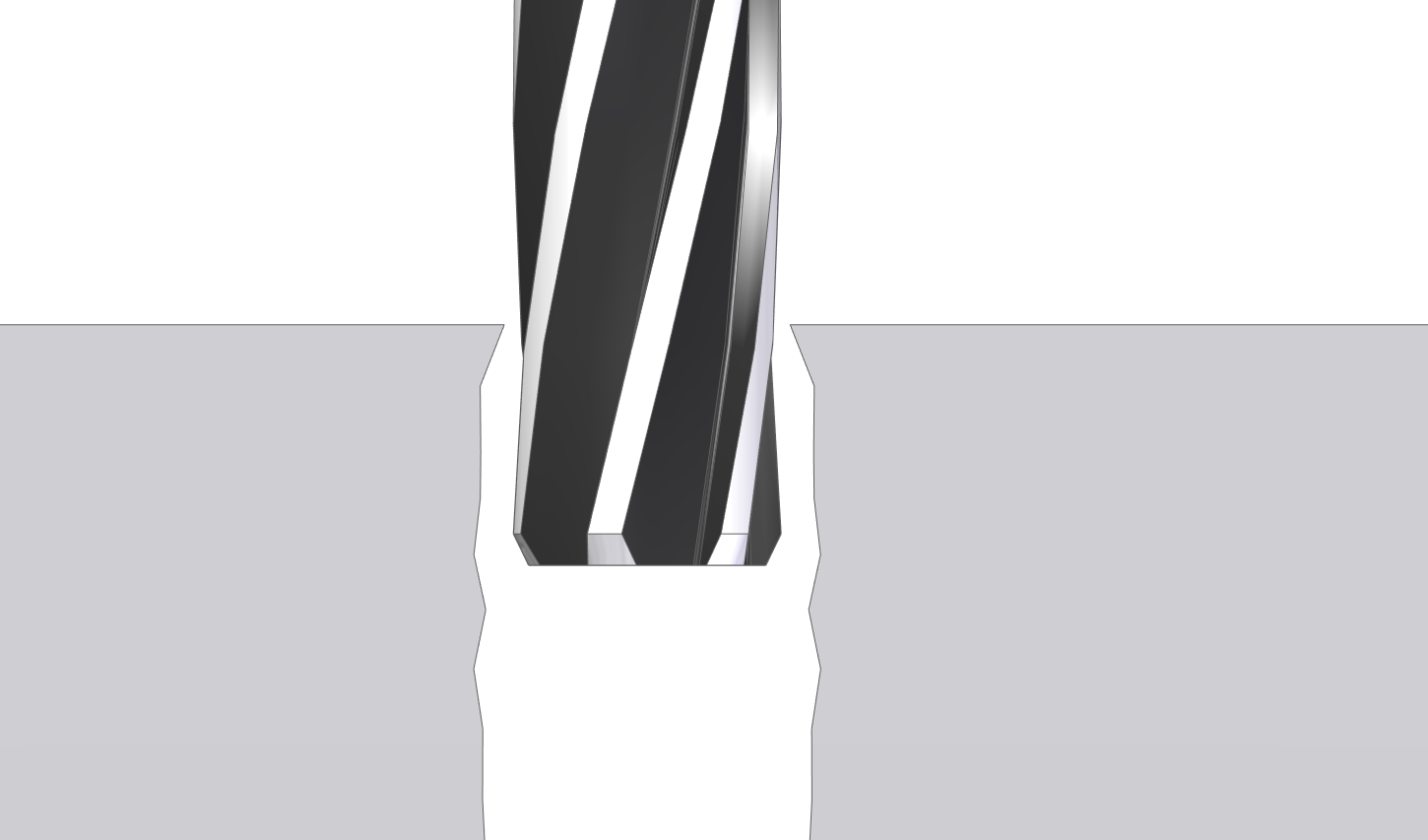

孔表面有振纹
工件未可靠夹紧
切削速度过高
进给速度太低
-
孔壁有刀痕
切深过大
切削刃不够锋利
退刀进给过高
